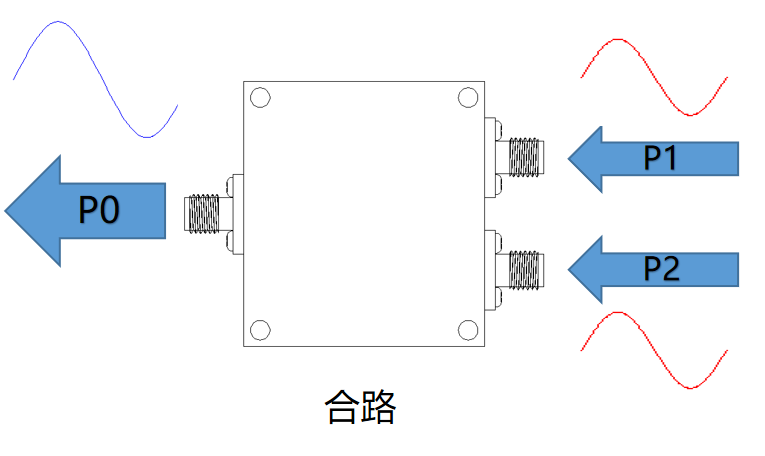

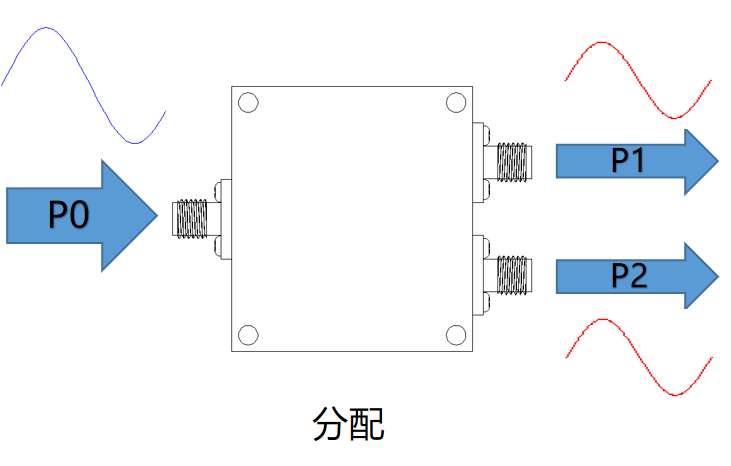

功率分配器是一種將一路輸入信號能量分成兩路或多路輸出相等或不相等能量的器件，通常為能量的等值分配，按輸出分為二路、四路、六路，八路，十二路等。也可反過來用作合路器使用。


常被應用于無線通信、雷達系統、衛星通信、天線陣列和測試測量等場景，主要實現信號分配、合并及功率平衡功能。

重要指標：
1、頻率范圍
這是各種射頻/微波電路的工作前提，頻率范圍越寬，適應場景越廣，同樣功分器設計難度越大，寬帶功分器頻率范圍可覆蓋十個甚至數十個倍頻程。
2、分配損耗
指信號功率經過理想功率分配后與原輸入信號功率相比減小的量。該值是理論值，理想分配損耗的計算公式（N為輸出端口數量）：
分配損耗（dB）= 10 × log??（1/N）
3、插入損耗
插入損耗是指信號通過功分器時的信號損耗。在選擇射頻功分器時，應盡量選擇插入損耗低的產品，這樣傳輸質量會更好。
4、隔離度
隔離度可通過網絡分析儀測得，直接測出各個輸出端口之間的損耗。如果從每個支路端口輸入功率只能從主路端口輸出，而不應該從其他支路輸出，這就要求支路之間有足夠的隔離度。
5、駐波比
輸入電壓駐波比指的是輸入端口的匹配情況，每個端口的電壓駐波比越小越好，駐波越小，能量反射越小。

對于無源功分器，其內部原理是采用微帶分支線構建分支網絡，并利用四分之一波長微帶傳輸線進行阻抗匹配，使得各個端口看過去的阻抗等于50歐，再分路的同時，最高效率地實現能量傳輸。有源功分器就是在無源功分器基礎上加上放大電路，放大后再進行分配。

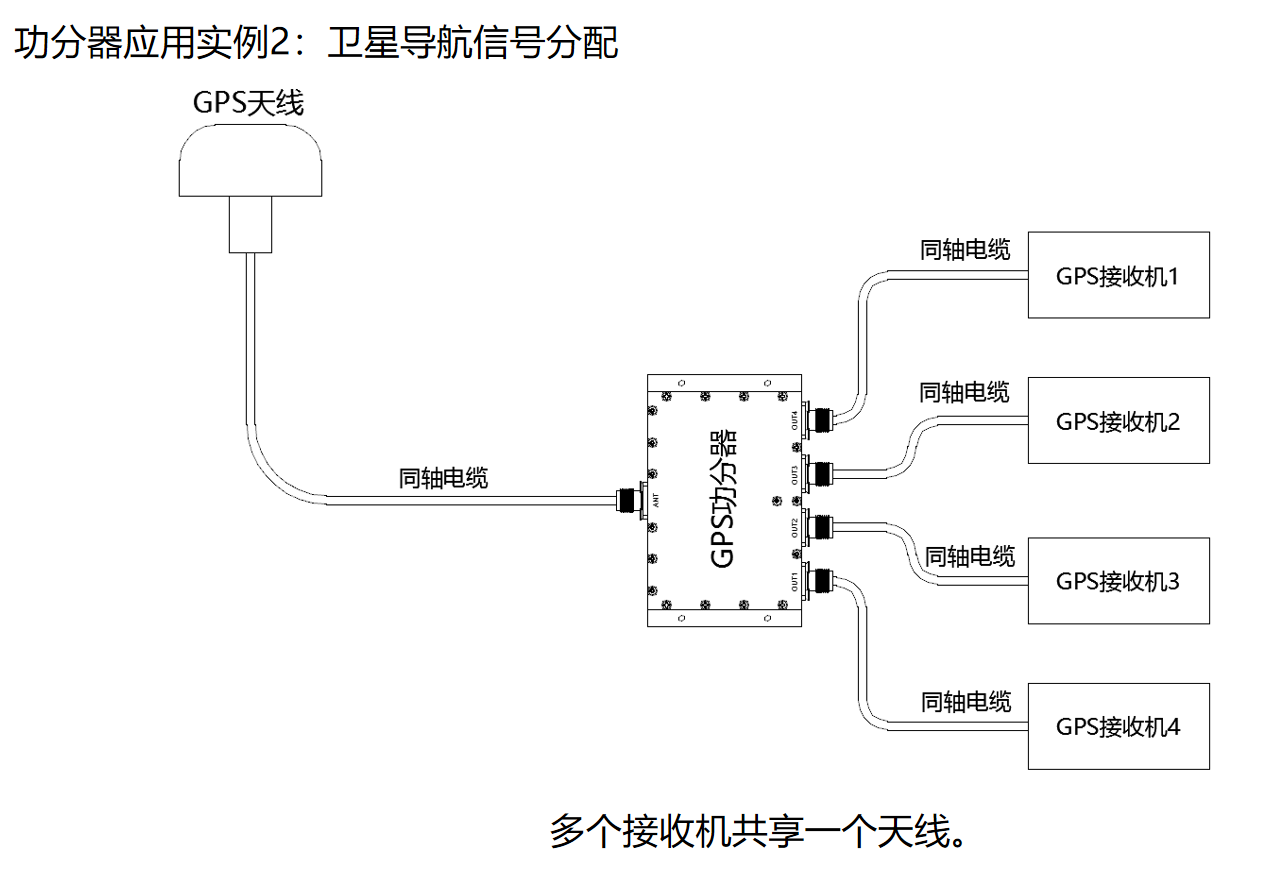

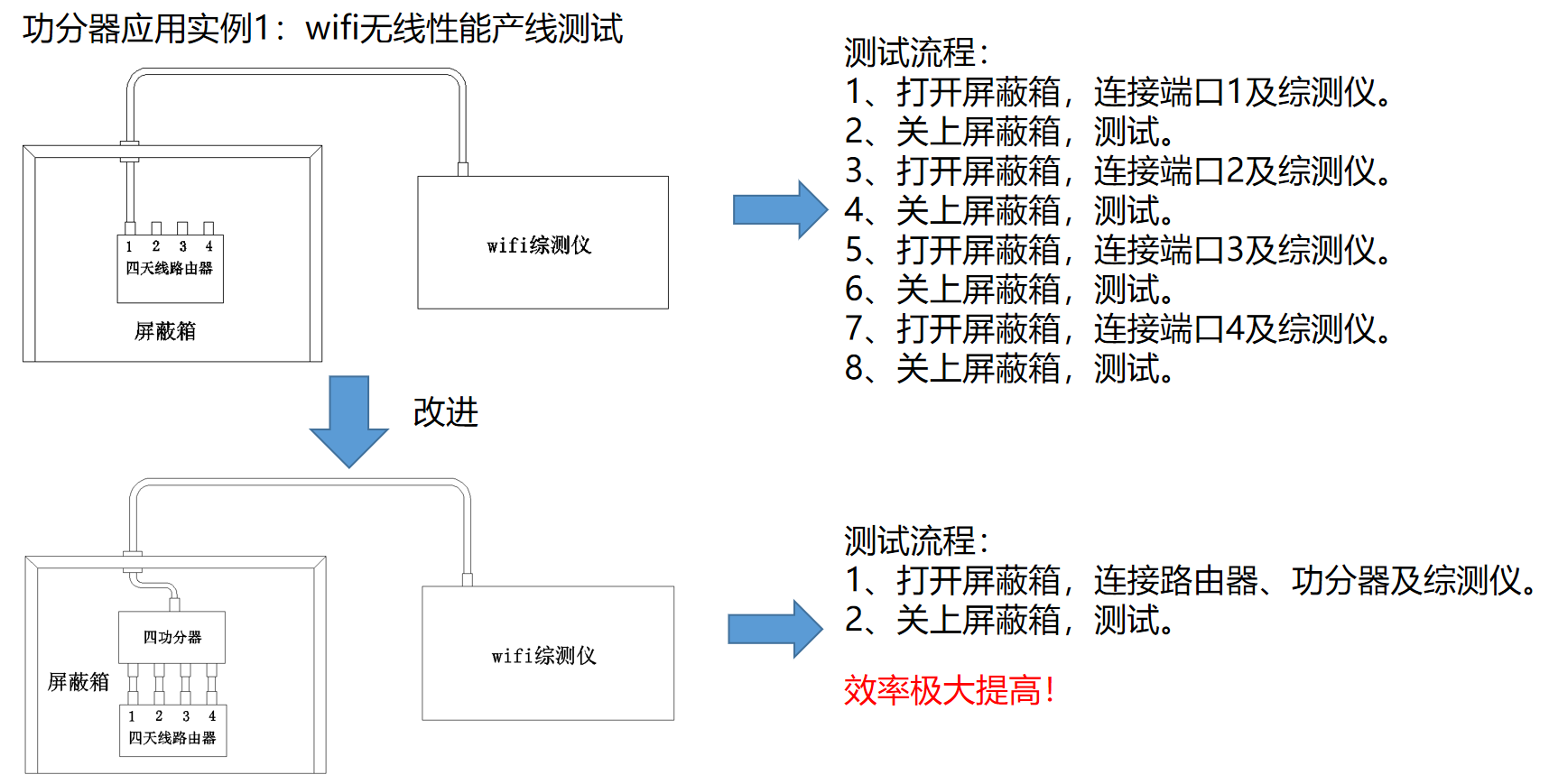

下面一起看兩個實際應用案例：

芯啟源科技的射頻功分器，體積小、耐高溫；高隔離、低插損、低駐波，能保證信號傳輸質量。駐波比能最大化滿足要求較高的應用場景。
